[OSTEP] 23. Complete Virtual Memory Systems (VAX/VMS & Linux)

1.1 하드웨어 관점에서의 Hybrid 구조#

VAX는 페이징과 세그멘테이션을 결합한 하이브리드 형태입니다.

• 가상 주소는 VPN과 Offset으로 나뉘고, VPN의 상위 비트가 어떤 세그먼트에 속하는지 구분합니다.
• 프로세스 공간은 P0, P1로 나뉘며 각 세그먼트는 별도 페이지 테이블을 가집니다.
• 세그먼트별 페이지 테이블은 Base/Bounds 레지스터로 관리합니다.

1.2 주소 공간 구조와 Figure 23.1#

VMS는 주소 공간을 크게 세 영역으로 나눕니다.

• P0 (User Code/Heap): 사용자 코드와 힙이 위치하며, 힙은 아래 방향으로 성장합니다.
• P1 (User Stack): 사용자 스택이 위치하며, 스택은 위 방향으로 성장합니다.
• S (System): 커널 코드와 데이터가 위치하며, 모든 프로세스에서 공유됩니다.

VMS는 0번 페이지를 접근 불가(Invalid) 로 두어 Null 포인터 역참조를 빠르게 드러나게 합니다. 또한 실제 주소 공간에는 사용자 영역 외에도 Trap Tables, Kernel Heap 같은 요소가 포함됩니다.

Figure 23.1: VAX/VMS 주소 공간 예시. 0번 페이지 Invalid, User 영역, Trap Tables, Kernel 영역이 함께 구성된다.

1.3 페이지 테이블 자체의 가상화#

VMS의 중요한 설계는 사용자 페이지 테이블 자체를 커널 가상 메모리(S 영역) 에 둔다는 점입니다 .

• 프로세스별로 P0, P1 페이지 테이블이 존재합니다.
• 페이지 테이블은 커널 가상 메모리에서 할당되므로, 심한 메모리 압박에서는 페이지 테이블 페이지도 스왑 아웃 대상이 됩니다.
• 결과적으로 페이지 테이블이 물리 메모리를 잠식하는 문제를 VM 시스템 안으로 끌고 들어와 완화합니다.

이 선택은 주소 변환 자체를 더 복잡하게 만들지만, 하드웨어 관리 TLB가 대부분의 비용을 숨겨줍니다.

1.4 교체 정책과 I/O 최적화#

VAX PTE에는 Valid, Protection, Dirty, OS Reserved, PFN 등이 들어갑니다. 중요한 제약은 Reference Bit이 없다는 점입니다. VMS는 이를 소프트웨어로 보완합니다.

• Reference Bit 에뮬레이션: 페이지를 접근 불가(Invalid)로 설정해 접근 시 트랩을 유발하고, OS가 OS Reserved 필드에 참조 여부를 기록한 뒤 원래 보호 비트를 복구합니다.
• 프로세스별 Resident Set 관리: 메모리 독점을 막기 위해 프로세스별로 상주 페이지 수를 제한합니다.
• Segmented FIFO 계열: Evict된 페이지를 곧바로 재사용하지 않고 Global List(Clean/Dirty)에 두어 재참조되면 회수할 기회를 주고, 처리 비용을 줄입니다.
• Clustering: 작은 페이지 단위의 I/O 비효율을 줄이기 위해 여러 페이지를 묶어 디스크에 기록합니다.

1.5 지연 최적화 (Lazy Optimization)#

VMS는 현대 OS에서 표준이 된 지연 최적화를 적극 사용합니다.

• Demand Zeroing: 힙 확장 시 즉시 프레임을 할당해 0으로 채우지 않고, 실제 접근 시점에 페이지 폴트로 할당과 초기화를 수행합니다.
• Copy-On-Write (COW): fork 시 페이지를 복사하지 않고 읽기 전용으로 공유하다가, 쓰기 시점에 폴트로 새 페이지를 할당해 복사합니다.

2.1 주소 공간 분할과 Figure 23.2#

32비트 Linux는 사용자 영역과 커널 영역을 분할합니다. 전형적인 Split은 0xC0000000 기준입니다.

• 0x00000000 ~ 0xBFFFFFFF: 사용자 가상 주소
• 0xC0000000 ~ 0xFFFFFFFF: 커널 가상 주소

커널 가상 주소는 두 종류로 구분됩니다.

• Kernel Logical Address: kmalloc으로 확보하며 물리 메모리 일부와 Direct Mapping 관계를 가집니다. 스왑이 불가능하며 DMA에 필수적입니다.
• Kernel Virtual Address: vmalloc으로 확보하며 가상으로 연속이지만 물리적으로는 불연속일 수 있습니다.

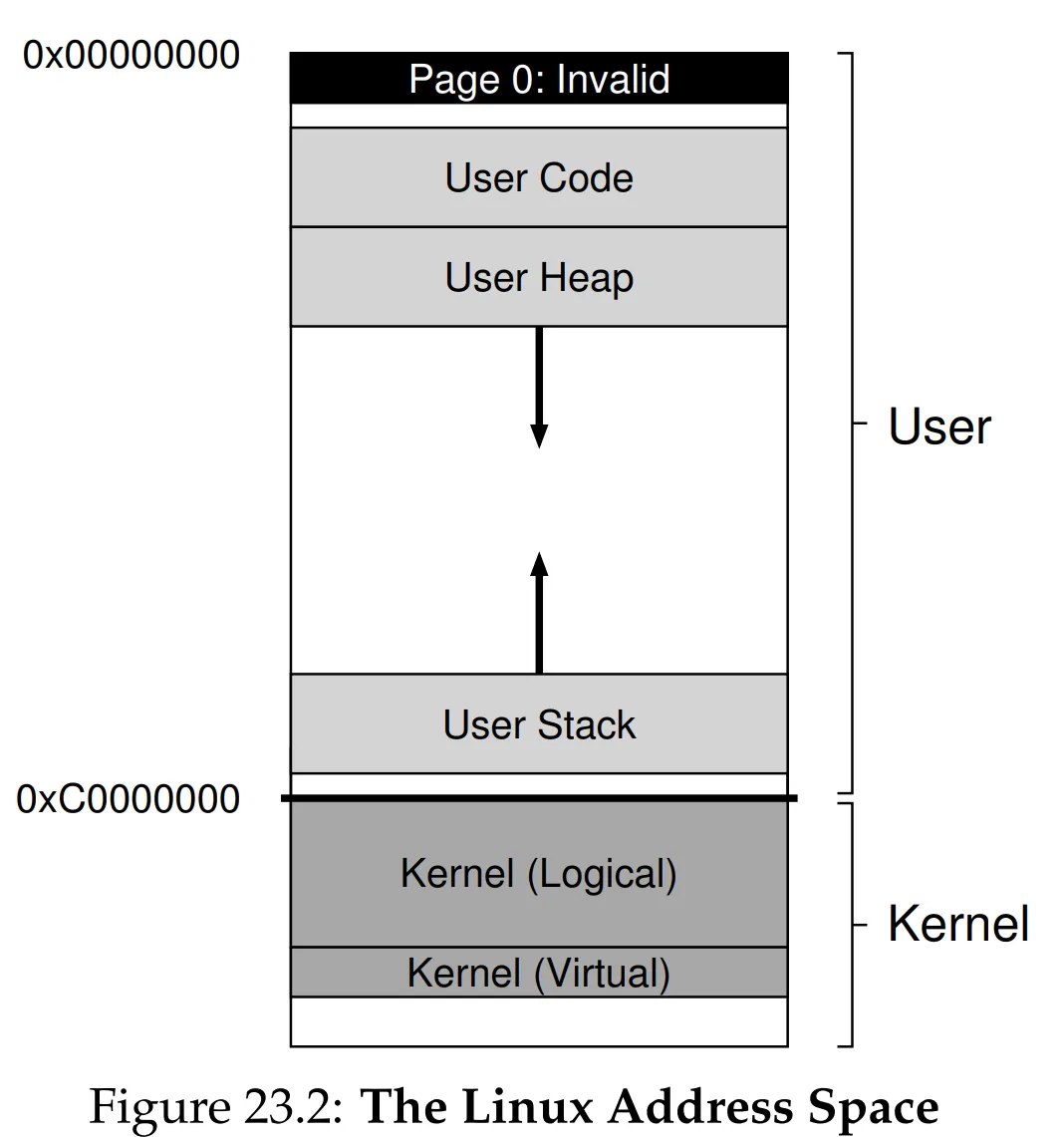

Figure 23.2: Linux 주소 공간 예시. User 영역과 Kernel 영역이 분할되고, Kernel 내부에 Logical과 Virtual이 공존한다.

2.2 Page Cache와 Active/Inactive 리스트#

Linux는 파일 I/O 성능을 위해 Page Cache를 적극 활용하고, 교체 정책은 LRU를 근사하는 방향으로 설계됩니다.

• Inactive List: 재참조가 확인되지 않은 페이지가 머무는 리스트로, 교체 후보가 되기 쉽습니다.
• Active List: 재참조가 확인된 페이지가 승격되어 머무는 리스트입니다.

이 구조는 큰 파일을 한 번만 읽는 작업(Sequential Scan)이 메모리를 오염시키는 문제를 완화하는 데 도움이 됩니다.

2.3 Huge Pages#

메모리가 커질수록 TLB 엔트리 수는 상대적으로 부족해집니다. Linux는 Huge Page (2MB, 1GB) 를 지원해 TLB 미스를 줄입니다.

• 큰 페이지는 TLB 커버리지를 키워 성능을 높일 수 있습니다.
• 대신 내부 단편화와 관리 비용이 커질 수 있습니다.

2.4 메모리 매핑과 Demand Paging#

Linux는 실행 파일과 공유 라이브러리를 포함해 많은 데이터를 Memory Mapped File 형태로 주소 공간에 배치합니다.

• 매핑된 구간은 실제 접근 시점에 페이지 폴트로 필요한 부분만 메모리에 올립니다.
• 결과적으로 주소 공간 구성과 지연 적재가 자연스럽게 결합됩니다.

2.5 보안 기능: NX, ASLR, KPTI#

현대 VM 시스템에서 보안은 핵심 요구사항입니다.

• NX Bit: 스택/힙 영역에서 코드 실행을 막아 버퍼 오버플로우 공격을 완화합니다.
• ASLR: 코드, 힙, 스택 배치를 무작위화해 공격자가 주소를 예측하기 어렵게 만듭니다.
• KPTI: 멜트다운(Meltdown) 같은 CPU 취약점에 대응해 커널 페이지 테이블을 사용자 공간과 격리시킵니다.
