[OSTEP] 40. File System Implementation

2026-02-09

/

/

/

/

/

안녕하세요, pingu52입니다.

지난 장에서 우리는 open, read, write, fsync 같은 파일 시스템 API를 사용자 관점에서 정리했습니다. 이번 장에서는 한 단계 내려가서, 운영체제가 그 API들을 디스크 위의 어떤 자료구조로 구현하고, 각 시스템콜이 어떤 블록을 어떤 순서로 읽고 쓰는지 추적합니다.

OSTEP는 이를 위해 VSFS(Very Simple File System) 라는 학습용 파일 시스템을 사용합니다. VSFS는 단순하지만, 아래 감각을 한 번에 잡게 해줍니다.

메타데이터가 어디에 놓이고, 왜 그 배치가 중요한가
free space를 왜 별도 자료구조로 관리하는가
i-number 하나로 inode 위치를 계산하는 방식
경로 탐색과 메타데이터 갱신 때문에 I/O가 왜 폭증하는가
이 비용을 줄이기 위해 캐싱과 버퍼링이 왜 필수인가

1. 파일 시스템을 보는 두 축#

파일 시스템을 이해하는 가장 좋은 정신 모델은 두 축입니다.

1.1 on-disk 자료구조#

디스크를 블록 배열로 보고, 그 위에 데이터와 메타데이터를 어떤 구조로 올릴지 정합니다.

파일 데이터는 어디에 두는가
inode 같은 메타데이터는 어디에 두는가
어떤 블록이 free인지 누가 추적하는가

1.2 접근 경로#

open(), read(), write() 요청이 들어오면 어떤 블록들을 어떤 순서로 접근하는지 따져봅니다.

이 장의 핵심은 1.2입니다. 사용자 데이터보다 메타데이터 I/O가 먼저 터지는 구조가 흔하고, 그게 파일 시스템 성능을 지배합니다.

2. VSFS의 전체 레이아웃#

VSFS는 디스크를 블록 단위로 쪼갠 뒤, 블록 배열 위에 파일 시스템 자료구조를 배치합니다. 예시에서 블록 크기는 $B_{\mathrm{blk}} = 4\,\mathrm{KiB}$ 입니다.

2.1 장난감 파티션: 64 blocks#

파티션 크기를 64 블록으로 두면, 블록 주소는 0부터 63까지입니다. VSFS는 마지막 56블록을 data region으로 사용합니다.

data region: 블록 8–63 (총 56블록)

앞부분은 메타데이터용으로 고정 배치합니다.

구역	블록 범위	역할
superblock	0	전체 메타정보, magic
inode bitmap	1	inode 할당 여부
data bitmap	2	데이터 블록 할당 여부
inode table	3–7	inode 배열
data region	8–63	파일, 디렉터리 데이터

이 표가 이후 타임라인(그림 40.3, 40.4)을 이해하는 좌표계입니다.

2.2 inode table#

파일마다 inode가 하나씩 필요합니다. VSFS는 inode들을 디스크에 배열로 저장하며, 이 영역을 inode table이라 부릅니다.

inode 크기 $B_{\mathrm{inode}} = 256\,\mathrm{B}$
한 블록(4KiB)에 들어가는 inode 개수

N_{\mathrm{ipb}} = \frac{B_{\mathrm{blk}}}{B_{\mathrm{inode}}} = \frac{4096}{256} = 16 \tag{1}

inode table을 5블록(블록 3–7)으로 잡으면 총 inode 수는 $5 \times 16 = 80$ 입니다. 즉, 이 파티션에서 만들 수 있는 파일 수의 상한도 대략 80개입니다.

2.3 free space 추적: bitmap 2개#

파일을 만들고 블록을 할당하려면, 어떤 inode나 데이터 블록이 free인지 알아야 합니다. VSFS는 bitmap을 씁니다.

inode bitmap: 블록 1
data bitmap: 블록 2

각 비트가 0이면 free, 1이면 in-use입니다. 예시 규모에서는 bitmap이 과하게 크지만, 단순화를 위해 bitmap을 블록 하나로 통째로 둡니다.

2.4 superblock#

남은 블록 0은 superblock입니다.

inode 수, data 블록 수
inode table 시작 블록 번호
data region 시작 블록 번호
파일 시스템 식별용 magic number 등

마운트 시 운영체제는 superblock을 먼저 읽고, 이후 필요한 on-disk 구조를 정확히 찾아갈 수 있게 됩니다.

3. inode: 파일의 핵심 메타데이터#

inode는 파일 이름을 제외한 대부분의 메타데이터를 담는 구조입니다.

권한, 소유자, 시간 정보
크기
데이터 블록 위치(포인터)
링크 수 등

3.1 i-number로 inode 위치 계산하기#

inode는 디스크의 inode table에 배열로 저장됩니다. 따라서 i-number $i$ 만 알면 inode 위치를 계산할 수 있습니다.

inode table 시작 블록을 $b_{\mathrm{it}}$ , 블록당 inode 수를 $N_{\mathrm{ipb}}$ 라 두면, i-number $i$ 의 inode가 들어있는 블록과 블록 내 오프셋은

b(i) = b_{\mathrm{it}} + \left\lfloor \frac{i}{N_{\mathrm{ipb}}} \right\rfloor,\qquad o(i) = i \bmod N_{\mathrm{ipb}} \tag{2}

입니다.

이 식이 의미하는 바는 단순합니다.

pathname 탐색으로 i-number만 알아내면
inode table에서 그 inode를 읽어오는 위치는 계산으로 결정된다

즉, i-number는 파일 시스템 내부에서 inode를 가리키는 안정적인 핸들입니다.

3.2 multi-level index: direct + indirect#

inode 설계의 핵심 결정 중 하나는 데이터 블록을 어떻게 가리키는가입니다.

direct pointer: 데이터 블록을 직접 가리킴
indirect pointer: 포인터 배열 블록을 가리킴

VSFS 예시는 아래 구조를 사용합니다.

direct pointer 12개
single indirect pointer 1개

블록 크기 $B_{\mathrm{blk}} = 4\,\mathrm{KiB}$ , 포인터 크기 $B_{\mathrm{ptr}} = 4\,\mathrm{B}$ 이면, 간접 블록 하나가 담는 포인터 수는

N_{\mathrm{ptr}} = \frac{B_{\mathrm{blk}}}{B_{\mathrm{ptr}}} = \frac{4096}{4} = 1024 \tag{3}

따라서 single indirect까지 포함한 최대 파일 크기는

B_{\max} = (12 + 1024)\cdot 4\,\mathrm{KiB} = 4144\,\mathrm{KiB} \tag{4}

입니다.

double, triple indirect는 더 큰 파일을 지원하기 위한 일반화지만, 이 장의 VSFS 예시는 single indirect만으로도 포인터 계층의 핵심을 충분히 보여줍니다.

4. 디렉터리도 파일이다#

VSFS에서 디렉터리는 특별한 타입의 파일입니다.

디렉터리 inode는 inode table에 있음
디렉터리 데이터 블록은 data region에 있음
데이터 블록 내용은 name → i-number 매핑 리스트

VSFS의 디렉터리 엔트리는 inum, reclen, strlen, name 같은 필드로 표현되며, 각 디렉터리는 항상 . 과 .. 엔트리를 포함합니다.

VSFS 같은 단순 설계에서는 디렉터리 엔트리를 선형 검색합니다. 따라서 디렉터리가 커질수록 경로 탐색 비용이 증가합니다.

5. Access Path: open, read, write가 만드는 I/O#

이제 진짜 핵심입니다. 아래 표들은 캐시가 비어있는 최악 조건을 가정한 I/O 카운트입니다.

page cache, inode cache가 비어있음
필요한 메타데이터는 디스크에서 직접 읽어야 함
atime 갱신이 켜져 있어 read()가 inode write를 유발할 수 있음
디렉터리 데이터가 예시처럼 1블록에 들어간다고 가정

현실 시스템에서는 캐시 hit, atime 정책, read-ahead 등에 의해 I/O는 크게 줄어들 수 있지만, 접근 경로 자체는 그대로입니다.

5.1 읽기: `/foo/bar`를 open하고 12 KiB를 read#

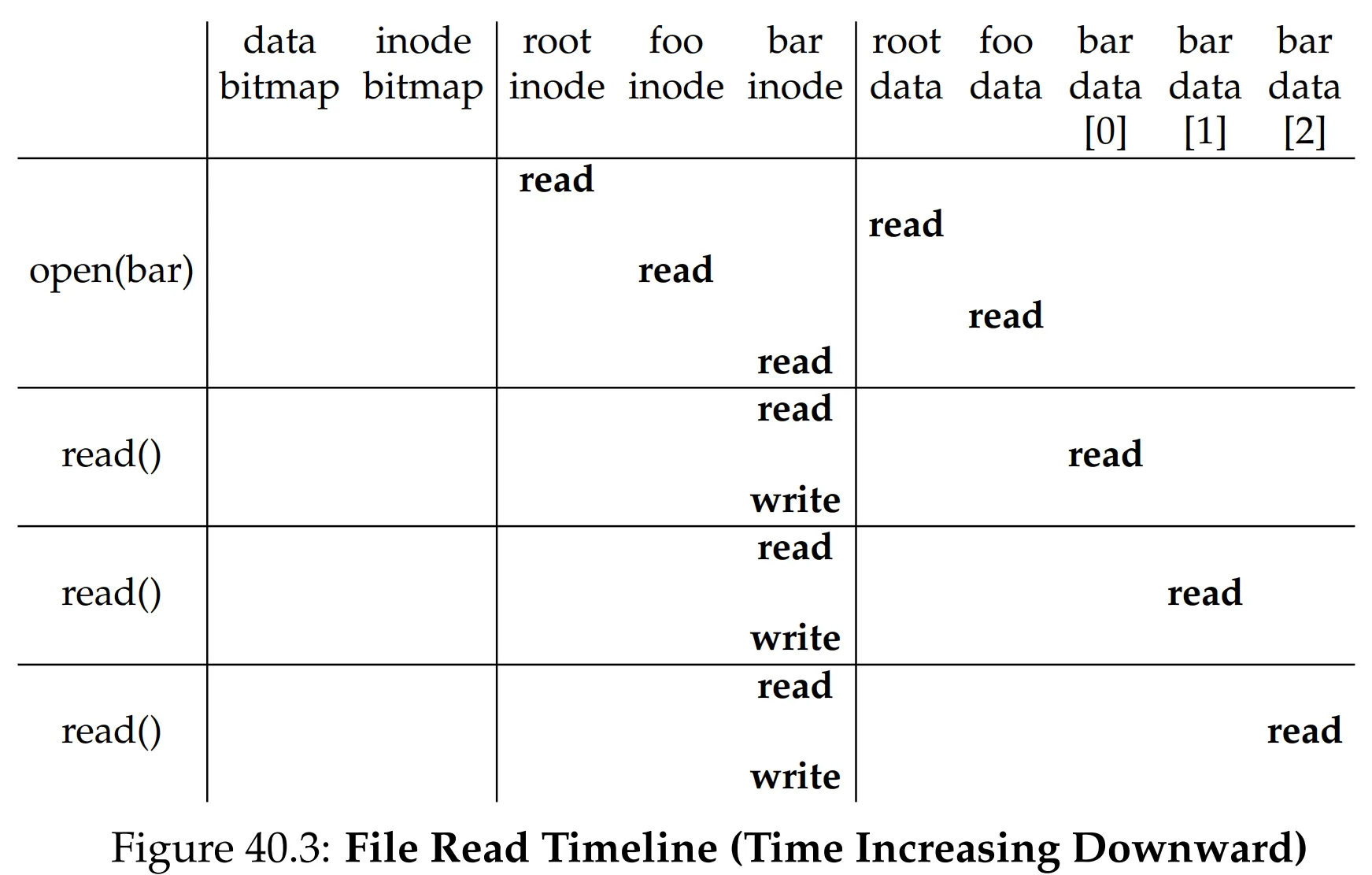

Figure 40.3은 /foo/bar를 open(O_RDONLY) 후 3블록(12 KiB)을 읽는 타임라인입니다.

Figure 40.3: File Read Timeline

5.1.1 open에서 경로 탐색이 만든 read 누적#

open은 pathname을 따라 내려가며 inode와 디렉터리 데이터를 읽습니다.

모든 traversal은 루트 디렉터리에서 시작
루트는 부모가 없으므로 루트 inode 번호는 파일 시스템이 마운트 시점에 알고 있어야 함
많은 UNIX 계열에서 루트 inode 번호는 2

따라서 /foo/bar를 열기 위해, 대략 아래 블록 read가 누적됩니다.

루트 inode read
루트 디렉터리 데이터 read
foo inode read
foo 디렉터리 데이터 read
bar inode read

pathname 레벨이 하나 늘 때마다 최소 inode 1회 + 디렉터리 데이터 1회 read가 추가된다고 보면 됩니다.

5.1.2 read는 bitmap을 보지 않는다#

단순 읽기는 allocation 구조(bitmap)를 보지 않습니다. bitmap은 할당이 필요할 때만 접근됩니다.

5.1.3 I/O 카운트 요약표#

시스템콜	디스크 I/O 구성	읽기 횟수	쓰기 횟수	합계
`open(/foo/bar)`	루트 inode + 루트 dir data + foo inode + foo dir data + bar inode	5	0	5
`read()` 1회 (블록 1개)	bar inode read + data block read + bar inode write (atime)	2	1	3
`read()` 3회 (총 12 KiB)	위 패턴 반복	6	3	9
전체	open + read(3 blocks)	11	3	14

핵심은 하나입니다.

데이터 3블록을 읽는 작업에서, 데이터 I/O(3 reads)보다 메타데이터 I/O가 더 많아질 수 있음

5.2 생성과 쓰기: create + 4 KiB write 3회#

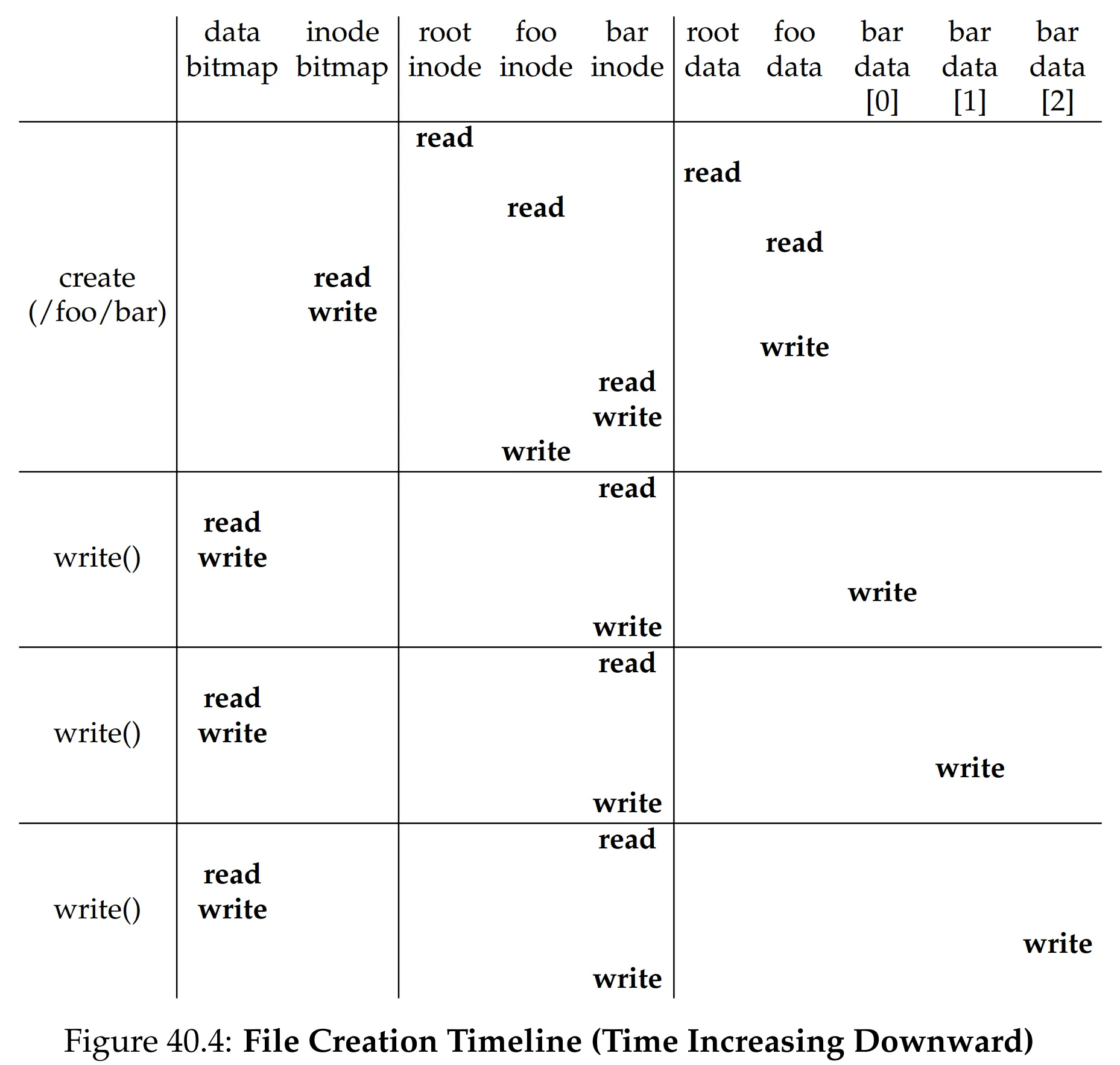

Figure 40.4는 /foo/bar를 생성하고 4 KiB write를 3번 수행하는 타임라인입니다.

Figure 40.4: File Creation Timeline

5.2.1 create 자체가 이미 무겁다#

파일 생성은 아래를 동시에 해야 합니다.

새 inode 할당
부모 디렉터리에 엔트리 추가
부모 디렉터리 inode 갱신

디렉터리가 커져서 새 데이터 블록이 필요해지면, data bitmap 갱신까지 추가됩니다.

5.2.2 Figure 40.4 create 10 I/O를 표로 쪼개기#

그림 40.4에서 create(/foo/bar)는 총 10 I/O를 유발합니다. 타임라인을 그대로 분해하면 다음처럼 정리됩니다.

A. 경로 탐색: `/foo`까지 내려가기#

순서	대상	I/O	읽기
1	루트 inode	read	1
2	루트 dir data	read	1
3	`foo` inode	read	1
4	`foo` dir data	read	1
소계			4

B. create 메타데이터 갱신#

순서	대상	I/O	읽기	쓰기
5	inode bitmap	read	1	0
6	inode bitmap	write	0	1
7	`foo` dir data	write (엔트리 추가)	0	1
8	`foo` inode	write (디렉터리 inode 갱신)	0	1
9	`bar` inode block	read	1	0
10	`bar` inode block	write (RMW로 새 inode 초기화)	0	1
소계			2	4

따라서 create 전체는

읽기 6회
쓰기 4회
합계 10회

로 정리됩니다.

여기서 자주 놀라는 부분이 하나 있습니다.

bar inode는 아직 초기화도 안 됐는데 read가 왜 있는가

이는 inode가 작고(예: 256B), inode들이 더 큰 블록(예: 4KiB) 안에 같이 들어있기 때문입니다. 새 inode만 바꾸려면 블록 단위로 read-modify-write가 필요하고, 그 read가 타임라인에 나타납니다.

5.2.3 allocating write 1회는 5 I/O#

이제 파일에 새 블록을 할당하며 쓰는 allocating write는 논리적으로 5 I/O입니다.

순서	갱신 대상	I/O
1	data bitmap	read
2	data bitmap	write
3	파일 inode	read
4	파일 inode	write
5	데이터 블록	write

Figure 40.4의 write() 3회는 이 패턴이 그대로 3번 반복됩니다.

5.2.4 전체 합산#

작업	합계 I/O
create	10
allocating write 3회	15
전체	25

이 수치가 말하는 바는 단순합니다.

사용자 데이터 12 KiB를 쓰는 작업이 메타데이터 갱신 때문에 25회의 디스크 I/O를 만들 수 있음
이것이 파일 시스템에서 흔히 말하는 write traffic 증가, write amplification의 출발점

6. 느린 디스크를 버티는 방법: caching과 buffering#

디스크 I/O는 느립니다. 그래서 파일 시스템은 DRAM을 적극 활용합니다.

6.1 읽기 캐싱: unified page cache#

캐싱이 없다면, pathname 레벨이 하나 늘 때마다 open에 최소 2 reads가 더 필요합니다.

디렉터리 inode read
디렉터리 data read

과거에는 파일 시스템 캐시를 메모리의 일정 비율(예: 대략 10퍼센트)로 고정해 두는 방식도 있었지만, 이는 유휴 캐시 페이지를 다른 용도로 재사용하기 어렵습니다.

현대 OS는 VM 페이지와 파일 시스템 페이지를 통합한 unified page cache로 동적으로 분배합니다. 그 결과, 자주 접근되는 inode와 디렉터리 데이터가 메모리에 남아, 5장의 메타데이터 read 폭탄을 크게 줄일 수 있습니다.

6.2 쓰기 버퍼링: 지연 쓰기#

read는 캐시로 완전히 필터링될 수 있지만, write는 영속성을 위해 결국 디스크로 가야 합니다. 다만 파일 시스템은 쓰기를 즉시 내리지 않고 버퍼링합니다.

batching: 작은 업데이트를 모아 I/O 감소
scheduling: 더 좋은 순서로 디스크 I/O 배치
avoidance: 곧바로 생성됐다가 삭제되는 데이터는 디스크 기록 자체를 피할 수 있음

대신 크래시 시 유실 가능성이 있으므로, 영속성이 필요하면 fsync()가 필요합니다. 많은 시스템이 수 초에서 수십 초 단위로 쓰기를 지연시키는 이유도 이 트레이드오프 때문입니다.

7. 요약#

파일 시스템은 on-disk 자료구조와 접근 경로로 보면 가장 빠르게 이해됩니다.
VSFS는 superblock, inode bitmap, data bitmap, inode table, data region으로 디스크를 구성합니다.
inode는 i-number로 위치를 계산할 수 있고, direct 및 indirect 포인터로 큰 파일을 지원합니다.
open은 pathname traversal 때문에 메타데이터 read를 누적시킵니다.
read는 데이터 블록 I/O 외에 정책에 따라 inode write(atime)를 동반할 수 있습니다.
create는 경로 탐색 + inode 할당 + 디렉터리 갱신이 겹쳐 매우 비쌉니다.
allocating write 1회는 data bitmap과 inode 갱신 때문에 5 I/O를 만들 수 있습니다.
이를 줄이기 위해 unified page cache와 write buffering이 사실상 필수입니다.
